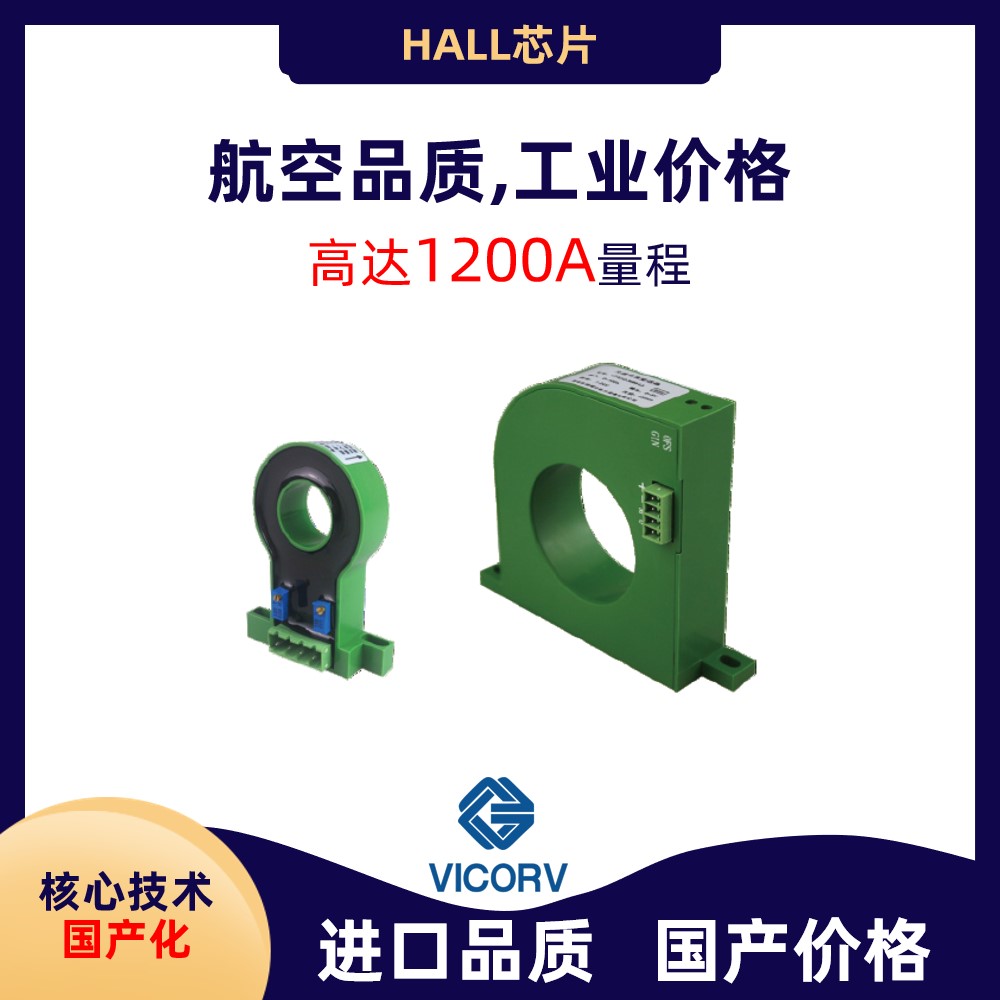

閉環-磁平衡式霍爾電流傳感器-品牌[韋克威]

閉環式霍爾電流傳感器基于磁平衡式霍爾原理設計當，原邊電流IP 產生的磁通通過高品質磁芯集中在 磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原 邊IP 產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理傳，感器的輸出端能夠輸出精確反 映原邊電流的電流變化。

閉環式霍爾電流傳感器有以下技術指標：

 輔助電源：±15V 范圍

 響應時間：≤1us

 頻寬：100kHz

 失調電流：0.1mA

 輸出負載：根據不同輔助電源、輸入信號、輸出信號而定

 輸入過載能力：輸入量程最大值2 倍可恢復正常工作

 耐壓：3.5kV/50Hz/1min

霍爾電流傳感器具有響應時間短、工作頻率高等眾多優點，故而可廣泛應用于變頻調速裝置、逆變裝置、 UPS電源、光伏發電、通訊機房、數控機床、微機監測系統、電網監控系統和需要隔離檢測電流的各個領 域中。
