正確配置斷路器

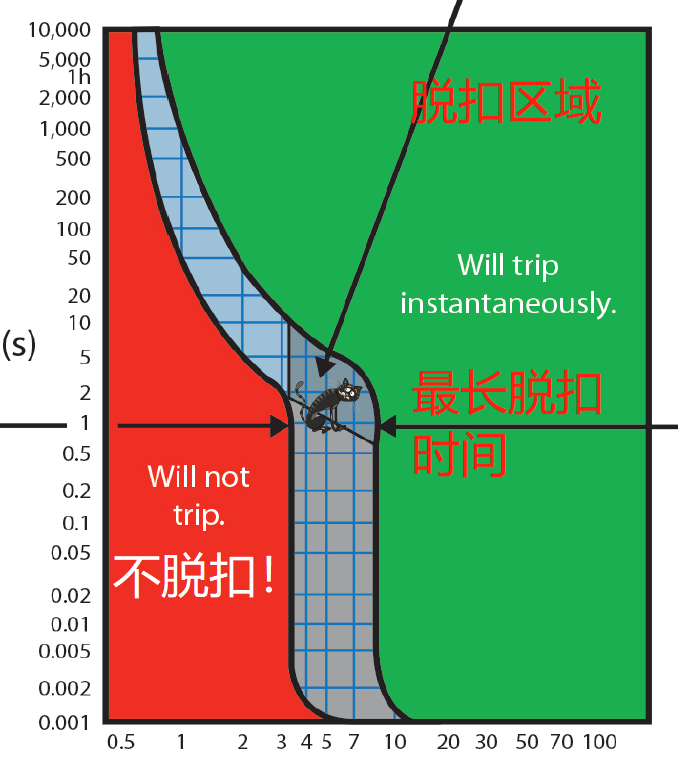

下圖使這些概念更加清晰。

特別注意斷路器可能跳閘或不跳閘的跳閘區域。把這里想象成薛定諤貓區。在該區域內，在發生過電流事件之前，我們不知道斷路器何時/是否跳閘（薛定諤貓=死亡）或斷路器是否不會跳閘（薛定諤貓=帶電）。現在我們已經把它們放在一起，很明顯，選擇10A，B曲線斷路器可能會導致討厭的跳閘，因為斷路器在30A時進入跳閘區域（見下圖8）。D曲線斷路器是電動機最常見的選擇，盡管有時C曲線斷路器可用于混合應用同一電路上的負載。

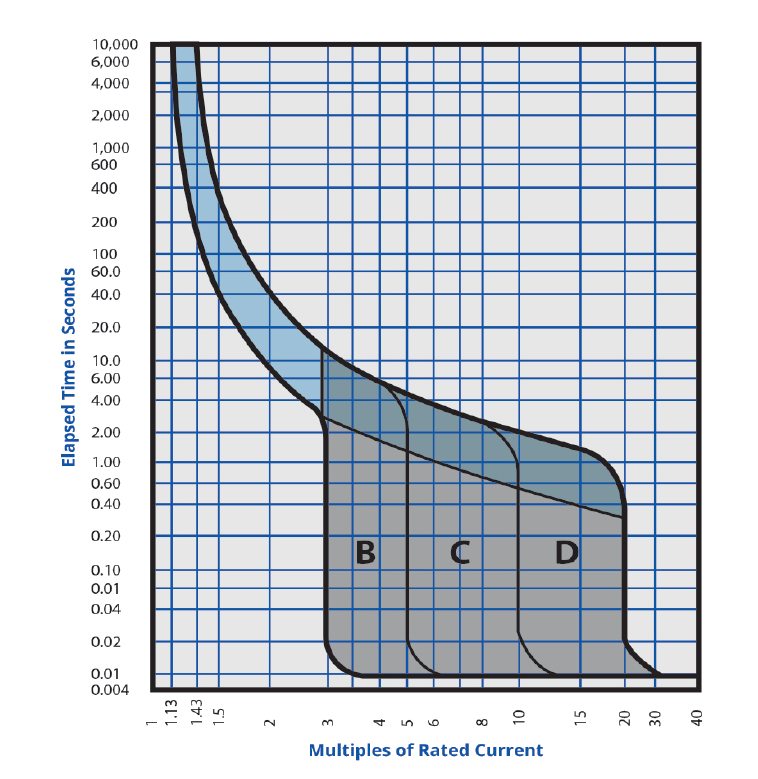

微型斷路器的三個最常見的跳閘曲線是B、C和D。通過將這三個曲線放在一個圖表上（下圖9），我們可以看到曲線的熱部分彼此相似，但在磁性（線圈/螺線管）曲線以及斷路器功能方面存在差異。

總而言之：

電路保護用于保護電線和電氣設備在發生電氣過載、短路或接地故障時免受損壞。雷暴、電源插座過載或突然電涌可能導致危險情況，可能導致火災、設備損壞或人身傷害。電路保護旨在通過切斷電路的電源，在風險發生之前消除風險。

電路保護裝置包括熔斷器、微型斷路器、塑殼斷路器、輔助保護器、電動機保護斷路器、過載繼電器、電子熔斷器和空氣斷路器。

跳閘曲線可預測電路保護裝置在較慢、較小的過電流條件和較大、較快的過電流條件下的行為。

為您的應用選擇正確的跳閘曲線可提供可靠的電路保護，同時限制干擾或錯誤跳閘。

這段時間的文章簡要概述了行程曲線。這并不是關于選擇正確斷路器這個問題的最終答案。還有很多東西需要學習，包括其他類型的跳閘曲線和斷路器配合。有了這些基礎知識，就可以自信地處理這些話題了。
