韋克威科技
大電流傳感器-韋克威-精度高達0.5%
額定原邊測試電流：50A–600A
中低容量型號
單電源供電，也可以提供±電源供電產品。
主要應用：變頻器，電源設備，數控機床
| 類型 | STK-50BS | STK-100BS | STK-200BS | STK-300BS | STK-600BS |
|---|---|---|---|---|---|
| 額定電流[If] | ±50A | ±100A | ±200A | ±300A | ±600A |
| 飽和電流[Is] | ±150A | ±300A | ±600A | ±900A | ±1100A |
| 線性極限 | 0?±150A | 0?±300A | 0?±600A | 0?±900A | 0?±600A |
| 額定輸出[Vh] | ±0.625V±1％ | ||||
| 靜態輸出[V0] | 2.5V±0.25V | ||||
| 輸出線性度 | ±0.1％以內 | ||||
| 響應時間 | 在10μs之內（di / dt = 100A /μs或If /μs時較小的一個） | ||||
| 反應表現 | 10％以內 | ||||
| 磁滯電壓范圍 | 200mV以內 | ||||
| 控制電源 | ±5V±5％ | ||||
| 消耗電流 | 30mA以內 | ||||
| 工作溫度 | -40℃?+ 105℃ | ||||
| 儲存溫度 | -55℃?+125℃ | ||||
| 介電耐壓 | 2500V AC 50 / 60Hz 1分鐘 | ||||
| 絕緣電阻 | 不小于500MΩ500V DC | ||||
注1）所示額定輸出為無負載時的額定輸出。
注2）表示的殘留電壓是除去鐵心磁滯后的電壓。

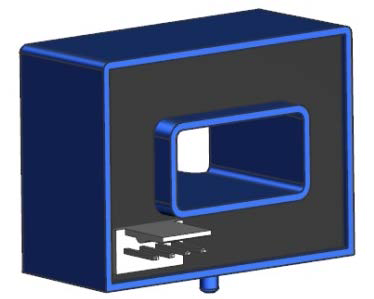

大電流傳感器產品圖：
使用特性說明：
主要特點及其詳情如下。每個特性指定在環境溫度25攝氏度和規定的控制電壓(± 1% 或更小的誤差)適用。(溫度特性只指定控制電壓。)
1)額定輸出指額定電流輸入主側時的輸出
2)靜態輸出表示主要側輸入為零時的輸出。這種測量是在磁芯消磁后進行的(一個等效于額定電流的交流電流被輸入到初級側，慢慢地變?yōu)榱?
3)線性度是指額定電流和1/2額定電流輸入時，實測輸出值的誤差和用最小二乘法從輸出和剩余輸出中計算出的估計輸出電壓
4)飽和電流是指輸出電壓與估計輸出電壓偏離10% 以上的輸入電流值
5)線性極限是指輸入電流值的范圍，輸出電壓在估計輸出電壓的1% 以內
韋克威科技專注進口品牌國產化12年，專業FAE團隊可為您提供一系列電流傳感器免費替代升級方案，更多詳情可與技術人員聯系。
李工：18576410868
