Time: 2020-10-17  韋克威科技

幾種電流檢測方式優缺點分析

幾種電流檢測方式優缺點分析

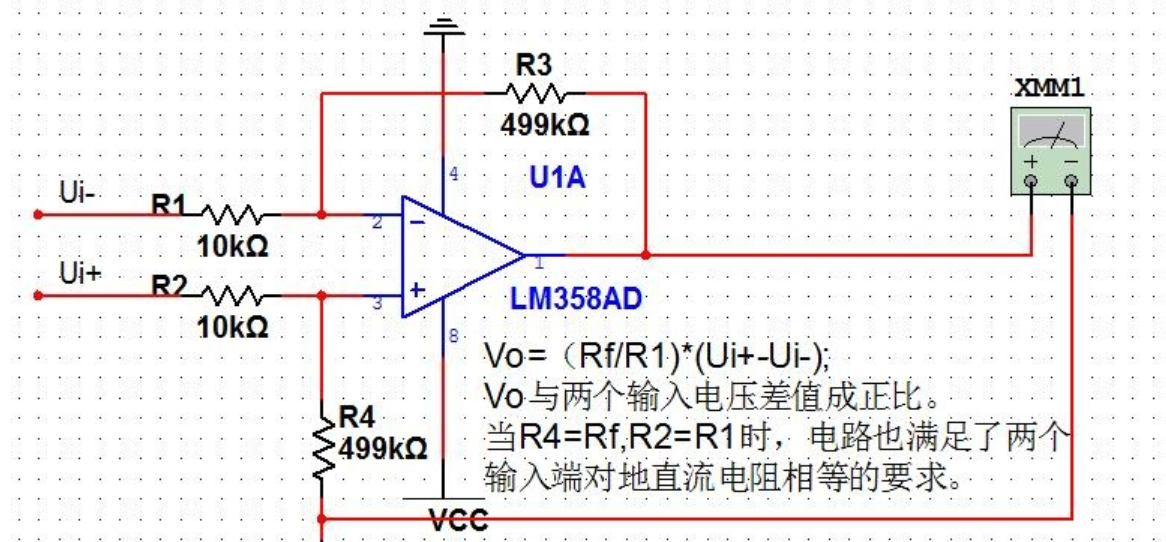

一、檢測電阻+運放

  優勢:
  成本低、精度較高、體積小
   劣勢:

  溫漂較大,精密電阻的選擇較難,無隔離效果。
  分析:
  這兩種拓撲結構,都存在一定的風險性,低端檢測電路易對地線造成干擾;高端檢測,電阻與運放的選擇要求高。

檢測電阻,成本低廉的一般精度較低,溫漂大,而如果要選用精度高的,溫漂小的,則需要用到合金電阻,成本將大大提高。運放成本低的,鉗位電壓低,而特殊工藝的,則成本上升很多。

韋克威高可靠電子元器件

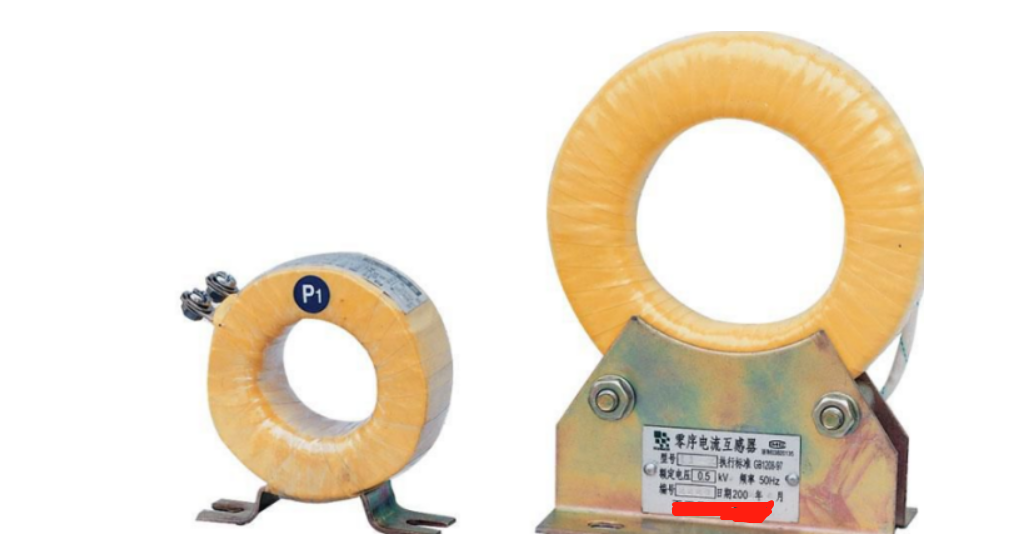

二、電流互感器CT/電壓互感器 PT

  在變壓器理論中,一、二次電壓比等于匝數比,電流比為匝數比的倒數。而CT和PT就是特殊的變壓器。

  基本構造上,CT的一次側匝數少,二次側匝數多,如果二次開路,則二次側電壓很高,會擊穿繞阻和回路的絕緣,傷及設備和人身。PT相反,一次側匝數多,二次側匝數少,如果二次短路,則二次側電流很大,使回路發熱,燒毀繞阻及負載回路電氣。

  CT,電流互感器,英文拼寫Current Transformer,是將一次側的大電流,按比例變?yōu)檫m合通過儀表或繼電器使用的,額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。也稱作TA或LH(舊符號)工作特點和要求:

  1、一次繞組與高壓回路串聯,只取決于所在高壓回路電流,而與二次負荷大小無關。

  2、二次回路不允許開路,否則會產生危險的高電壓,危及人身及設備安全。

  3、CT二次回路必須有一點直接接地,防止一、二次繞組絕緣擊穿后產生對地高電壓,但僅一點接地。

  4、變換的準確性。

韋克威高可靠電子元器件

  PT,電壓互感器,英文拼寫Phase voltage Transformers,是將一次側的高電壓按比例變?yōu)檫m合儀表或繼電器使用的額定電壓為100V的變換設備。電磁式電壓互感器的工作原理和變壓器相同。也稱作TV或YH(舊符號)。

  工作特點和要求:

  1、一次繞組與高壓電路并聯。

  2、二次繞組不允許短路(短路電流燒毀PT),裝有熔斷器。

  3、二次繞組有一點直接接地。

  4、變換的準確性

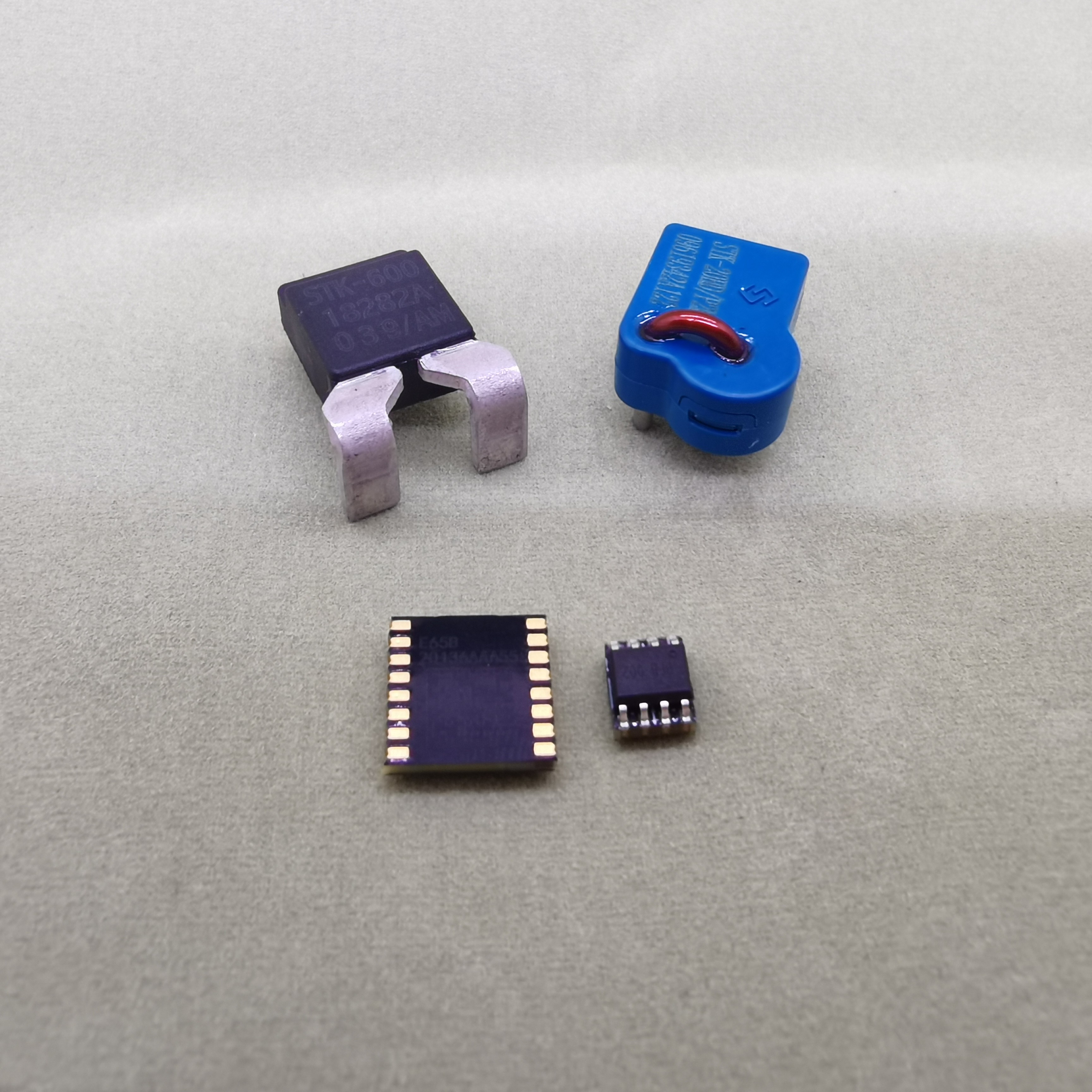

三、芯片級電流傳感器
  介紹完了其他的電流檢測方式,接下來,重點介紹一下芯片級的電流傳感器-Sinomags電流傳感器的共同點:
芯片級霍爾電流傳感器,串聯在電流回路中,外圍電路簡單。

開環模式的霍爾電流傳感器(因體積問題,芯片級霍爾電流傳感器無法做到閉環模式。)

可測交直流電流。

無需檢測電阻,內置毫歐級路徑內阻。
單電源供電,原邊無需供電。
80~120KHz的帶寬,外圍濾波電容可調整帶寬與噪聲的關系。
輸出加載于0.5Vcc上,非常穩定的斬波輸出。
us級響應速度,精度在-40~125℃時小于2%
現在業內常用的幾顆Sinomags霍爾電流傳感器為:

韋克威高可靠電子元器件

STK-616
從STK-616的內部框圖與封裝解剖圖可以看出,原邊電流只是從芯片內部流過,與副邊電路并沒有接觸,原邊與副邊是隔離的,因為封裝小,所以STK-616的隔離電壓為2100V。因為電流的流過會產生一個磁場,霍爾元件根據磁場感應出一個線性的電壓信號,經過內部的放大、濾波、與斬波電路,輸出一個電壓信號。

STK-616根據尾綴的不一樣,量程分為多個規格:5A-50A可選,溫度等級均為M級(-40~105℃)。輸入與輸出在量程范圍內為良好的線性關系。因為斬波電路的原因,其輸出將加載于0.5Vcc上。STK-616的Vcc電源一般建議采用5V。輸出與輸入的關系為Vout=0.5Vcc+Ip*Sensitivity。一般輸出的電壓信號介于0.5V~4.5V之間。

Ip+與Ip-之間流經芯片內部的那一部份,我們稱之為內置路徑內阻,其阻值為1.2mΩ.當大電流流經它時,所產生的功耗很小,如30A滿量程的電流流經它時,產生的功耗為P=30*30*1.2/1000=1.08W。
STK-616Y的全溫度范圍的精度為±1.5%。在25~85℃時,精度特性更好。輸入與輸出之間的響應時間為5us。帶寬為150KHz,通過調整濾波腳與地之間的濾波電容,可根據客戶的要求來調整噪聲與帶寬的關系,電容取值大,帶寬小,噪聲小。

韋克威高可靠電子元器件

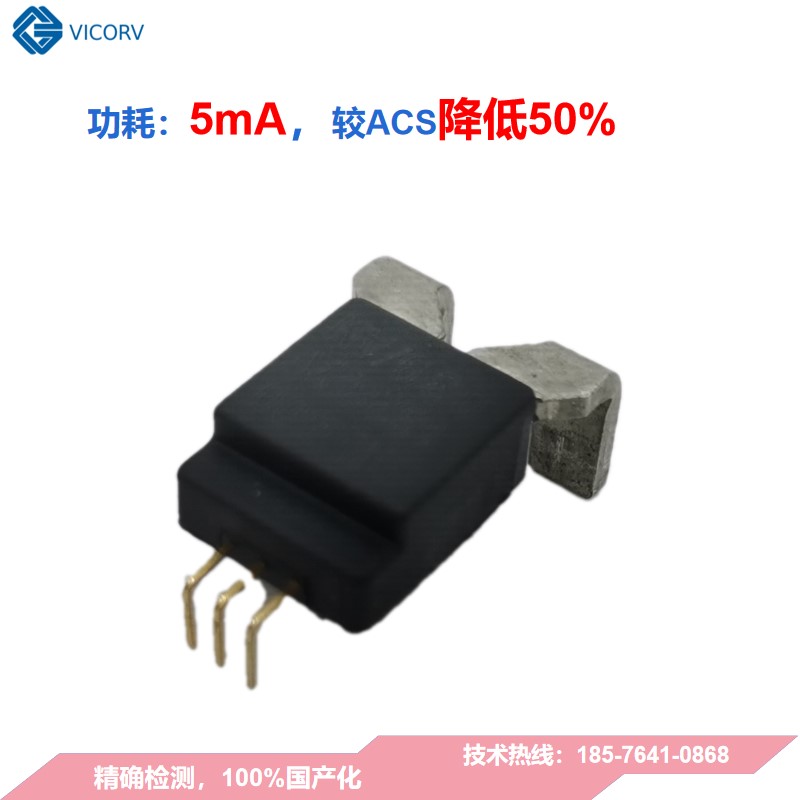

STK-600/M

STK-600/M的原理是一樣的。與STK-616相比,其特點是:
1.量程大,分為50A、100A、150A、200A 四個等級。
2.內置路徑內阻小,為100uΩ.
3.溫度等級級為M級,即-40~125℃;
4.帶寬為200KHz,響應時間為1us。

以上介紹的為Sinomags的2顆代表型芯片級霍爾電流傳感器,我介紹的均為雙向的霍爾電流傳感器(可測交直流),輸出加載于0.5Vcc上。Sinomags也有單向的霍爾傳感器,其單向的霍爾電流傳感器(可測正電流),輸出加載于0.5Vcc上。芯片級的霍爾電流傳感器,目前其最大量程為200A,對于大于200A的電流,可用Sinomags線性霍爾做成塻塊型霍爾電流傳感器。

事實上,國內有部份品牌的模塊型霍爾電流傳感器,是應用進口的線性霍爾做為核心做成的。


如果您需要了解更多技術信息,請聯系技術人員:

李生18576410868(微信同號)
