霍爾傳感器以霍爾效應為其工作基礎，是由霍爾元件和它的附屬電路組成的集成傳感器。霍爾傳感器作為三大傳感器之一，廣泛地應用于工業自動化技術在工業生產、交通運輸和日常生活中有著非常廣泛的應用。

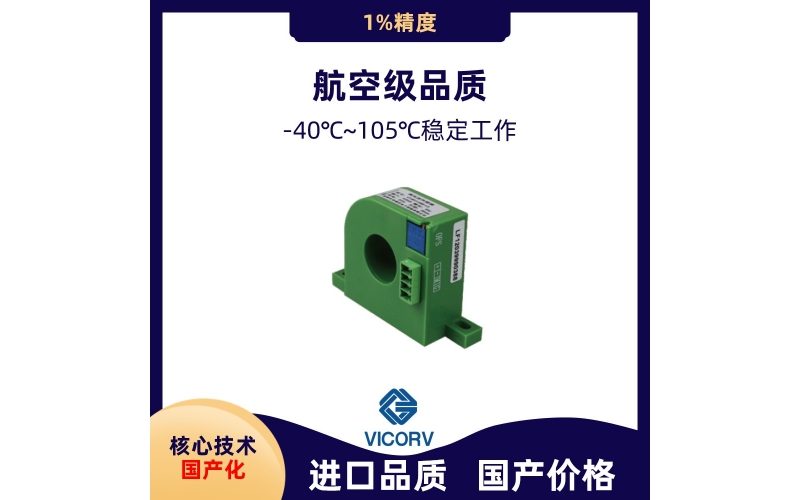

單相交流電流傳感器

      1、改變磁場的大小線性霍爾元件的好壞（如：A1302、SS495A）

　　霍爾元件通電，輸出端接上電壓表，磁鐵從遠到近逐漸靠近線性霍爾元件時，該線性霍爾元件的輸出電壓逐漸從小到大變化，這說明該線性霍爾元件是好的，如果磁鐵從遠到近逐漸地靠近線性霍爾元件，該線性霍爾元件的輸出電壓保持不變，這說明該線性霍爾元件已被損壞。

　　2、改變線性霍爾元件恒流源的電流大小判斷線性霍爾元件的好壞

　　磁 鐵保持不動（即對線性霍爾元件加入一個固定不變的磁場），使得線性霍爾元件恒流源的電流從零逐漸地向額定電流變化時（不能超過線性霍爾元件的額定電流）， 這時線性霍爾元件的輸出電壓也從小逐漸地向大變?nèi)A，這說時該線性霍爾元件是好的，如果線性霍爾元件恒流的電流從零逐漸地向額定電流變化時，這時該線性霍爾 元件的電壓保持不變，這說明該線性霍爾元件已損壞

　　二、單極開關型霍爾元件的好壞檢測（如：A1104、SS443、US5881）

　　將 單極開關霍爾元件通電5V，輸出端串聯電阻，當磁鐵遠離開關霍爾元件時，開關霍爾元件的輸出電壓為高電平（+5V），當磁鐵靠近（通常都是N極）開關霍樂 元件時，開關霍爾元件的輸出電壓為低電平（+0.2V左右），這說明該開關開型霍爾元件是好的。如果不認靠近或離開霍爾開關，該霍爾開關的輸出電平保持不 變，則說明該霍爾開關已損壞。

　　三、雙極霍爾開關元件的好壞檢測（A3212、SS441、US4881）

　　當磁鐵N極或S極靠近霍爾開關，輸出是高電平或低電平（一般為低電平），然后拿還霍爾元件，電平變高電平，這時說明霍爾元件是好的。如果不認靠近或離開霍爾開關，該霍爾開關的輸出電平保持不變，則說明該霍爾開關已損壞。

　　四、雙極鎖存霍爾開關元件的好壞檢測（A1120、SS41F、US1881、MH181）

　　當磁鐵N極或S極靠近霍爾開關，輸出是高電平或低電平，然后拿還霍爾元件，電平保持不變，再用剛才相反的磁極得到與剛剛相反的電平，這時說明霍爾元件是好 的，如果當霍爾元件靠近得到的電平，在磁鐵離開后不鎖存，說明霍爾是壞的，當磁鐵用相反的極性靠近霍爾，得不到與另一個極性靠近霍爾所得出相反的電平，那 么這個霍爾開關也是壞的。

　　知識拓展：如何測試霍爾元件好壞

　　網友答案：

　　首先用萬用表測他個條腿之間的電阻，太大或太小都是壞的，一般只有幾百歐姆到1K左右的。

　　其次就要通電了，一般他的電阻沒問題的話都基本上是好的，不過為了精確點，還是用通電測一下，你可以對霍爾通電1.2v/5ma的電，然后測一下他輸出的兩條腿間的電壓還有他們各自的對地電壓。

　　網友答案：

　　霍爾面向自己（印章面），管腳向下，從左到右分別為：正極（開關霍爾4．5V到24V，線性霍爾5V）、負極、輸岀（信號），在正極和輸出接電阻（1到10K）。

　　在負極和輸出間接一個發光二極管，用萬用表測量電壓，高電平等于電源電壓低電平約等于零。接電后用磁鐵靠近或遠離霍爾可以看到發光二極管是否發光變化。如有變化就好的，沒變化就是壞的。
