將在流經電線的電流周圍感應出磁場，然后可以通過使用霍爾器件檢測由電流感應出的磁場來測量產生磁場的電流的大小。因此，可以構造霍爾電流傳感器。

由于霍爾器件的輸出電壓與施加在其上的磁感應強度和流過它的工作電流的乘積成正比，因此它是一種具有乘法器功能的器件，可以直接與各種邏輯電路接口并直接驅動各種負載。由于霍爾器件的應用原理簡單，信號處理方便，并且器件本身具有一系列獨特的優勢，因此在逆變器中也起著重要的作用。在變頻器中，霍爾電流傳感器的主要功能是保護昂貴的大功率晶體管。

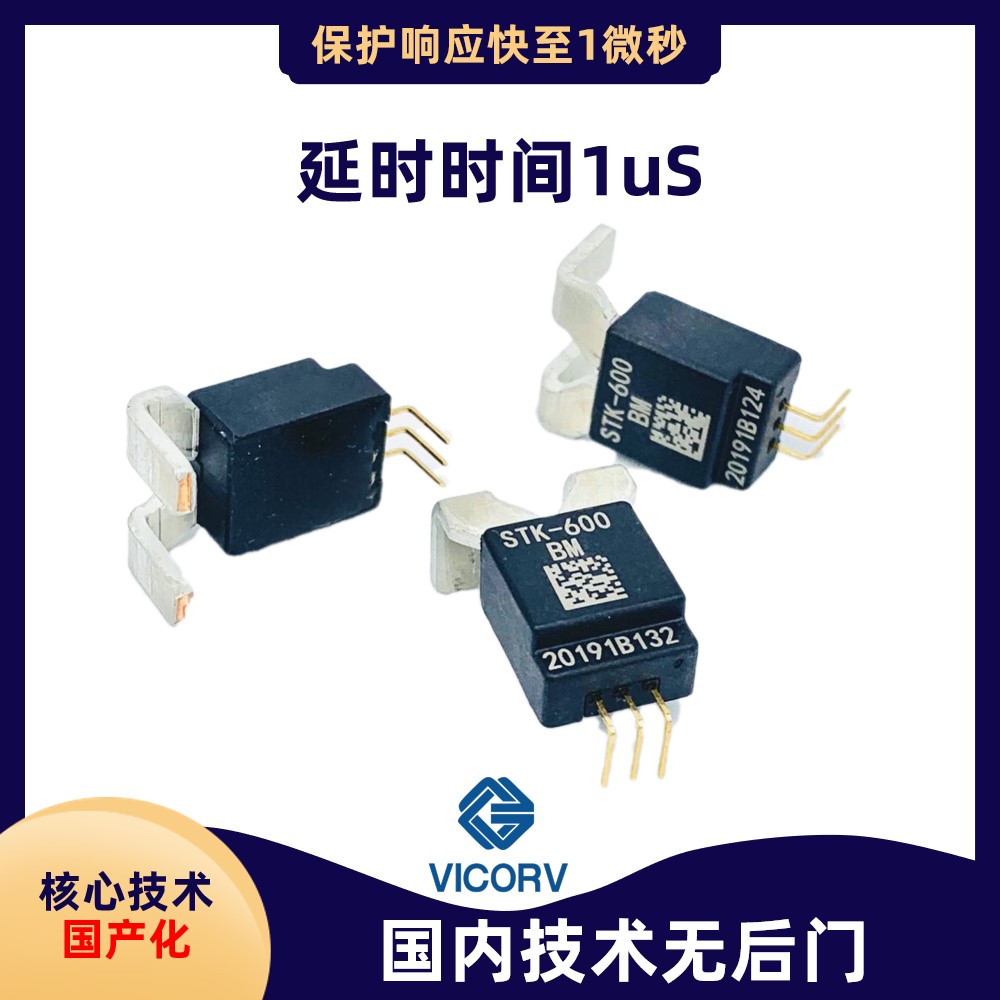

由于霍爾電流傳感器的響應時間小于1μs，因此在過載和短路的情況下，可以在晶體管達到極值溫度之前切斷電源，從而可以可靠地保護晶體管。霍爾電流傳感器根據其工作模式可分為直接測量型和零磁通型。由于需要在變頻器中進行準確的控制和計算，因此選擇了零磁通模式。放大霍爾器件的輸出電壓，然后放大電流后，讓電流流過補償線圈，使補償線圈產生的磁場與測量電流產生的磁場方向相反。

如果滿足ion1 = is2的條件，則磁芯中的磁通量為0，并獲得以下公式：IO =為（N2 / N1）其中IO為測得的電流，即，初級繞組中的電流。磁芯，N1是初級繞組的匝數，是補償繞組的電流，N2是補償繞組的匝數。根據以上公式，當達到磁平衡時，可以從is和匝數比N2 / N1獲得IO。霍爾電流傳感器的特點是可以無電位檢測電流。也就是說，可以在不連接被測電路的情況下實現電流檢測，并且它們通過磁場耦合。因此，檢測電路的輸入和輸出電路實現隔離。
