VCS712系列是采用開環霍爾傳感器檢測原理工作的隔離式電流檢測芯片。通過將高壓側的電流導線引入封裝 體內，基于電流的磁效應，在被測導線周圍生成的等比磁場量被內置芯片的磁傳感器感應后，轉換為可處理的等比電壓信號 ，此電壓信號經過內置高精度ADC讀取放大，配合數字校準技術，去除掉如溫度、噪聲、磁滯、非線性度等環境變量，最終 輸出與被測電流值成近乎理想變比的電壓值，實現隔離式的電流測量。

VCS712是韋克威全集成霍爾電流傳感器產品線的一員，主推的差分輸出模式方便后級應用，其超寬動態檢測能力，支持客戶檢測低至1A，高達50A的被測電流范圍。

? 隔離測量，隔離耐壓高達3kv@50HZ,1min

? 可以測1~50A交直流電流

? 5V/3.3V供電選擇

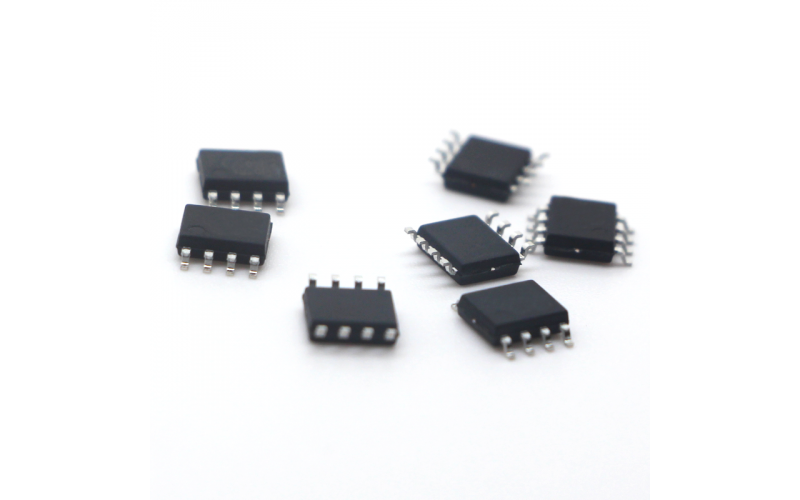

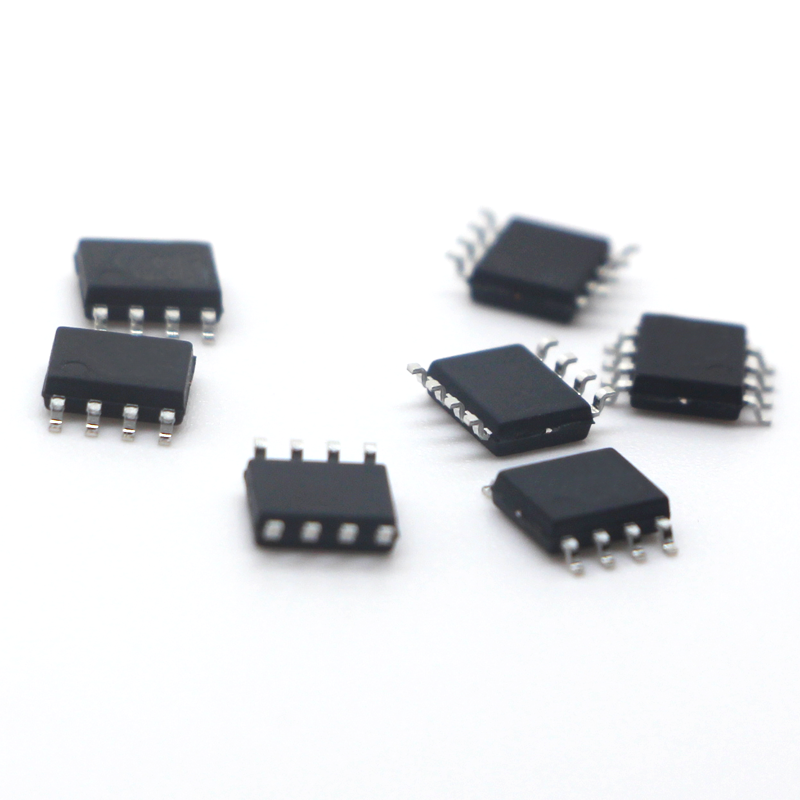

? SOIC8封裝

? 極低的電流導線阻抗：0.8mΩ

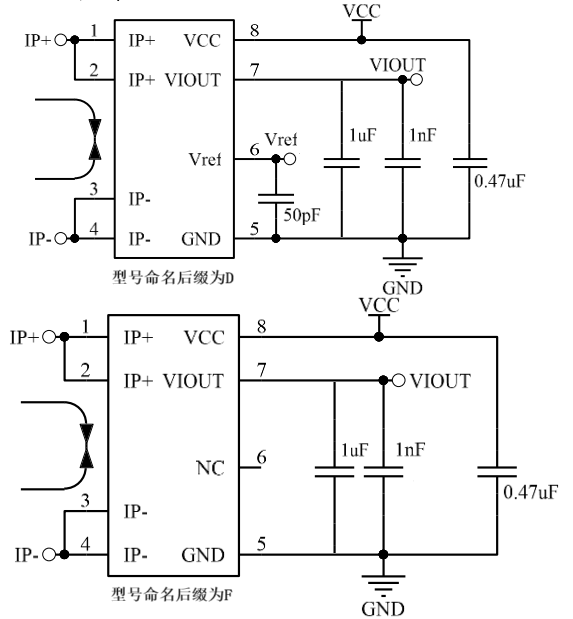

? 支持Viout –Vref差分輸出模式

? 接近為0的零點電壓磁滯

? 低至1uS的響應時間

? 寬工作溫區:-40~125°C/-55~125°C供選擇

? 100%國產化

選型表：
