E-T-A飛機高性能斷路器的應用領域
這種類型的斷路器非常適合用于車輛和航空技術中的過電流和短路保護，并且是測量，控制和調節系統中自動斷路器的替代選擇。
ETA斷路器/電池斷路器的應用領域
是機動車輛，電動車輛，船舶，飛機等的線路保護和主開關的理想選擇，以及汽油和柴油車輛，鐵路車輛和船舶的獨立于負載的遠程關機的理想選擇。
技術
本系列高性能斷路器具有很高的分斷能力的熱跳閘或熱磁跳閘。斷路器和電池斷路器也基于熱磁脫扣原理。斷路器的熱部分在過載時提供延遲保護。在高過載和短路電流的情況下，磁性部件會在幾毫秒內關閉故障電路。
可根據要求提供客戶特定的設計，例如SG，AP或CBM類型。此類別中的所有斷路器均提供真正的電氣隔離。
克威科技專注進口品牌12年，專業FAE團隊可免費為您提供一系列產品使用指南，詳情可與技術人員聯系。
李工：18576410868

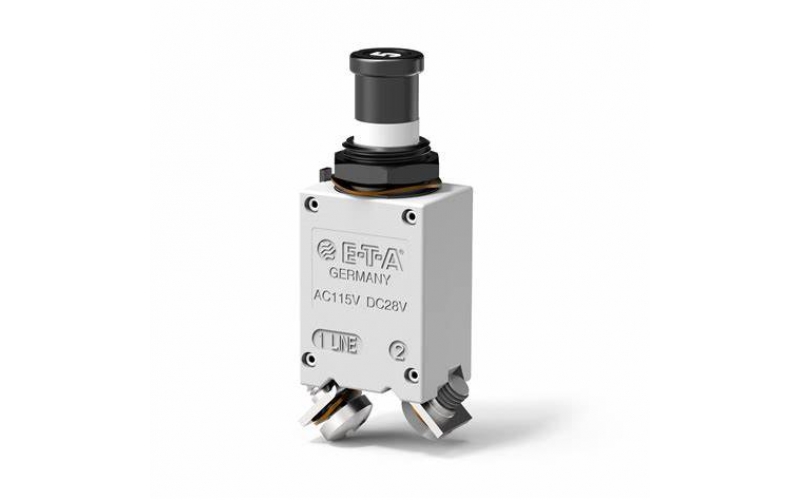

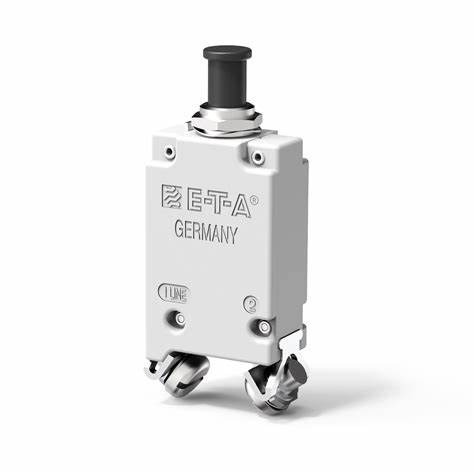

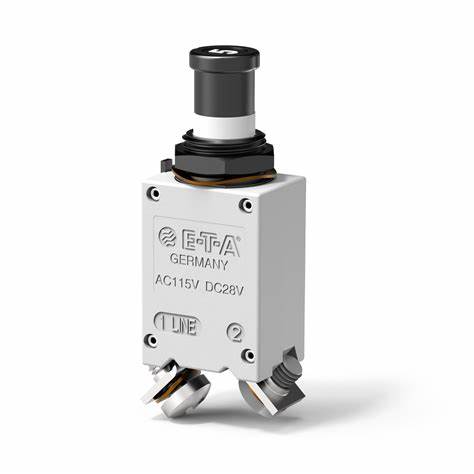

單極，高性能航空斷路器，具有自由脫扣和手動推拉開關（M型符合 CBE EN 60934）。頸項螺紋面板安裝，溫度補償，可選輔助觸點
典型應用 |
用于各類陸、海、空運輸工具上的輔助低電壓供電系統。包括運輸機，戰斗機，直升機，無人機教練機及類似領域。
訂購須知 | |
型號序列 | |
483 | 單極，帶溫度補償 |
安裝 | 螺絲面板安裝 |
螺母標準 | M12×1 |
螺母及墊圈 | 波形墊圈12/15，標配 |
接線端子 | 螺帽帶公制螺紋 K14(M4) |
脫扣曲線 | |
接線螺釘 | 飛利浦螺釘M4×6，標配波形墊圈B4,標配 |
輔助觸點 | 不帶輔助觸點 |
擋板 | 無擋板 |
按鈕 | 黑，帶白色標志（e.g.2.5） |
額定電流值 | 1…35A |
483-SG901 | 訂購范例 483-SG901-15A 額定電流值從下表選 |
斷路器額定電流值和對應典型內阻值 | |||
額定電流 (A) | 電壓降（mV） | 額定電流 (A) | 電壓降（mV） |
1 | 1100 | 7.5 | 250 |
2 | 550 | 10 | 230 |
2.5 | 460 | 15 | 200 |
3 | 440 | 20 | 190 |
4 | 380 | 25 | 190 |
5 | 260 | ||
技術參數 | |
額定電壓 | |
輔助電路 | 1A，直流28V |
典型壽命 | 20,000機械壽命 或5,000 帶電1×I N |
環境溫度 | -55℃…+125℃(-67…+257OF) |
絕緣配合 | 額定脈沖耐電壓 污染度 1.5kV 3 |
介電強度 (IEC 60664 和60664A) 工作區 |
測試電壓
交流1,500V |
絕緣電阻 | ＞100MΩ(直流500V) |
斷路容量I N | 交流115V(400Hz)： 1…4A 1,000A 5…25A 2,000A 直流28V： 1…25A 6,000A |
防護等級 (IEC 60529、DIN 40050) | 工作區 IP40 終端區 IP00 |
振動(正弦) | |
振動 | 16.4 g rms, 0.2 g2 Hz ± 1.5 dB, 按 VG 95210, sheet 29, IEC 60068-2-6, test Fc, ISO 7137 |
加速度 | 17g, to ISO2669, EN 2350 para.5.3.1 |
75g(11ms),to ISO 7137, | |
鹽霧 | 96小時 5%鹽霧， |
濕度 | 240小時，95%相對濕度， to ISO 7137,EN 2350 para.5.4.3 |
爆炸 | to VG 95210,sheet 10 |
海拔高度 | ≤25,000m 海平面以上 |
重量 | 約23.5g |
克威科技專注進口品牌12年，專業FAE團隊可免費為您提供一系列產品使用指南，詳情可與技術人員聯系。
李工：18576410868
ETA軍用斷路器訂貨型號示例：
| 483-V111-K1M1-A1S1ZN-1A | 483-SG901-1A |
| 483-V111-K1M1-A1S1ZN-2A | 483-SG901-2A |
| 483-V111-K1M1-A1S1ZN-3A | 483-SG901-3A |
| 483-V111-K1M1-A1S1ZN-5A | 483-SG901-5A |
| 483-V111-K1M1-A1S1ZN-7.5A | 483-SG901-7.5A |
| 483-V111-K1M1-A1S1ZN-10A | 483-SG901-10A |
| 483-V111-K1M1-A1S1ZN-15A | 483-SG901-15A |
| 483-V111-K1M1-A1S1ZN-20A | 483-SG901-20A |
| 483-V111-K1M1-A1S1ZN-25A | 483-SG901-25A |
| 483-V111-K1M1-A1S1ZN-30A | 483-SG901-30A |
