AMR磁傳感器檢測實例

1， 打開/關閉和位置檢測示例

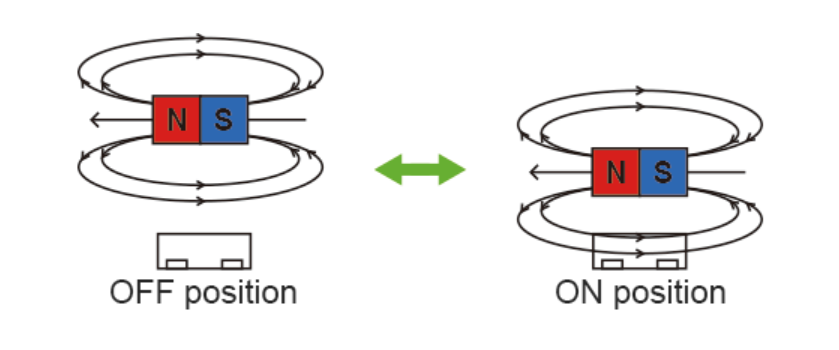

A，當磁鐵和傳感器在同一平面上時

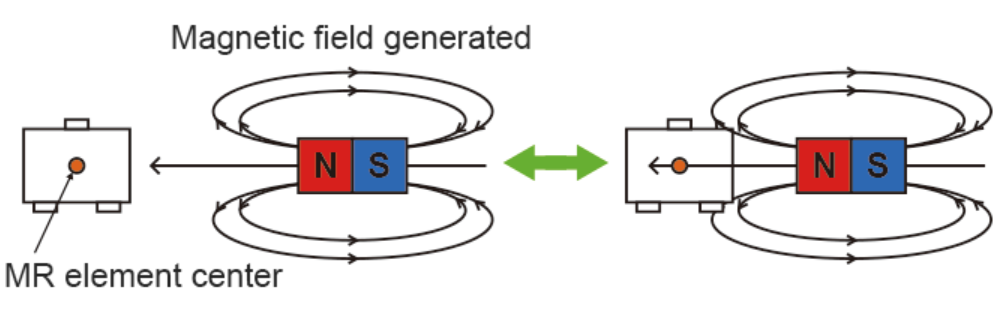

B，當傳感器和磁鐵不在同一平面上時：

  （傳感器中心在同一軸上）

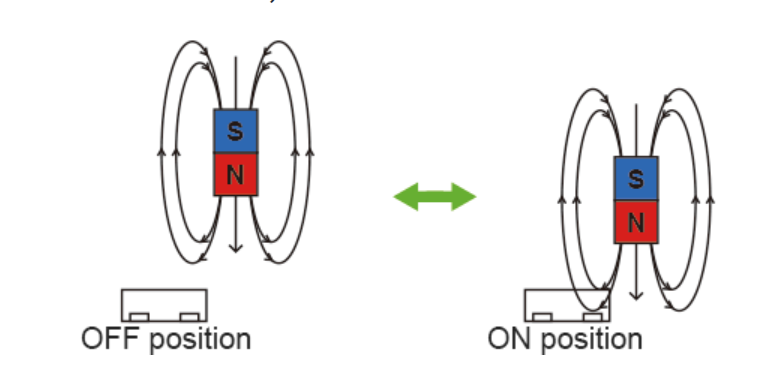

C，當傳感器和磁鐵不在同一平面上時：

（垂直于磁化方向）

（傳感器中心在同一軸上）

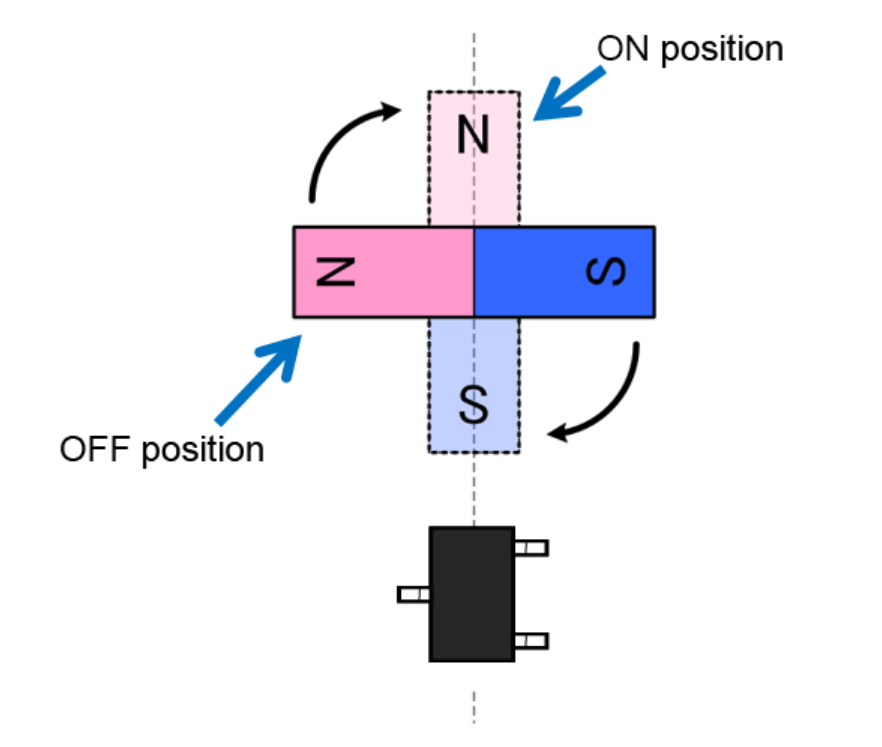

2，AMR傳感器旋轉檢測示例：同一平面上的位置

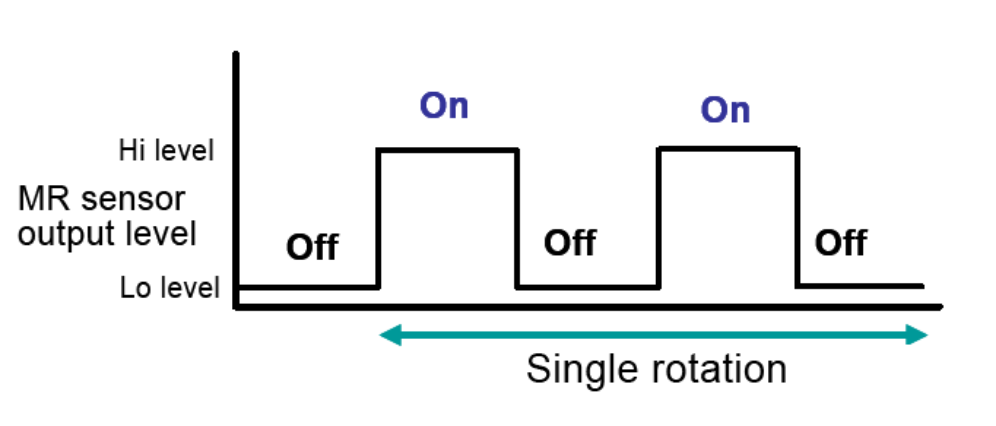

AMR傳感器輸出曲線：

通過單次旋轉檢測4部分分辨率

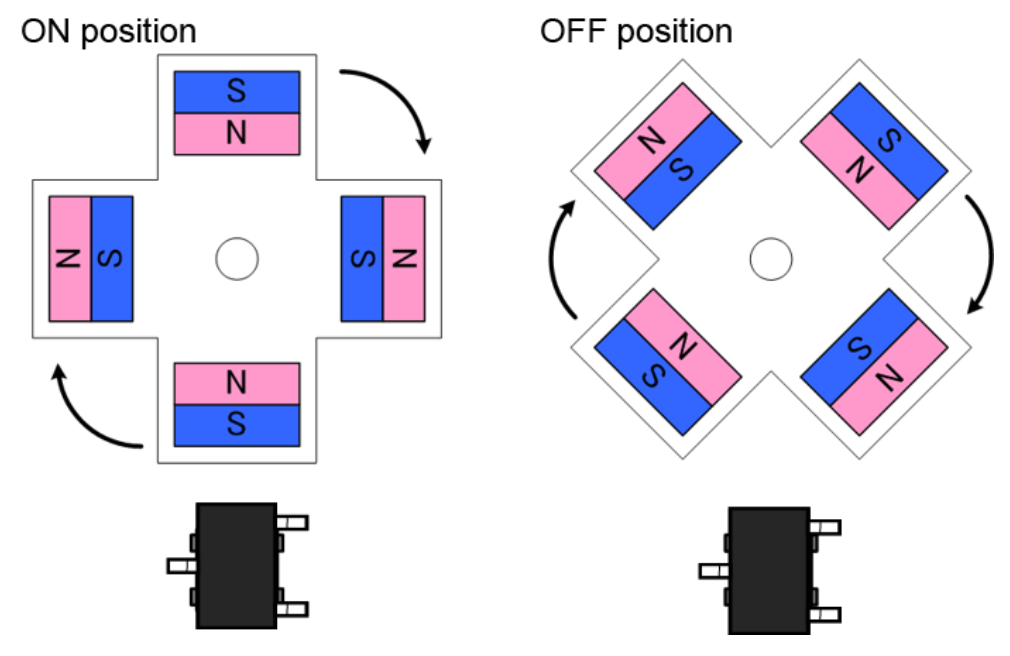

3 AMR傳感器檢測示例2：矩形磁鐵x 4個

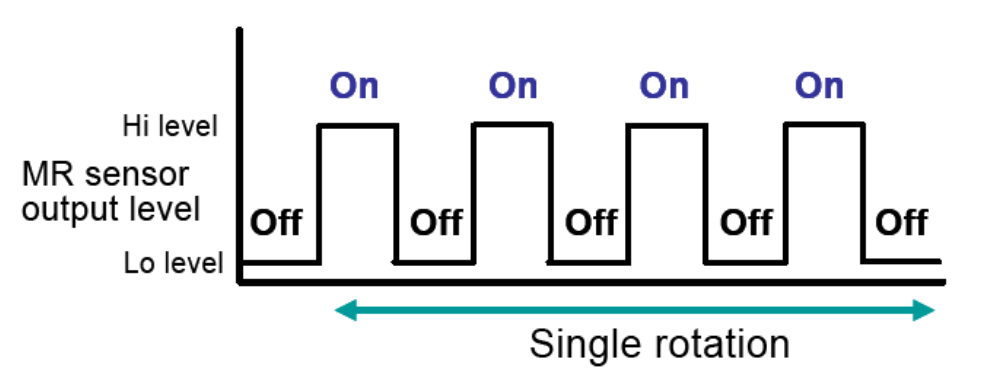

AMR傳感器輸出曲線：

單次旋轉即可檢測4個部分的分辨率
