BA系列液壓磁斷路器

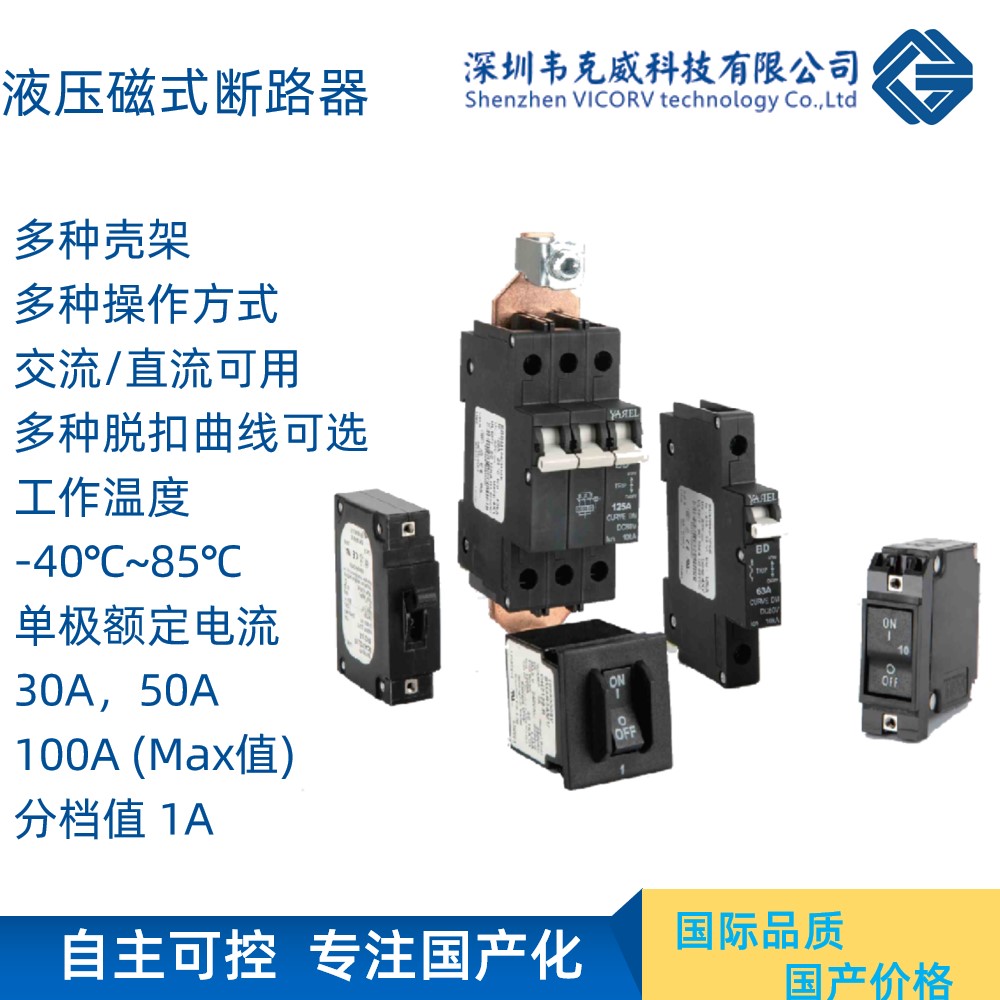

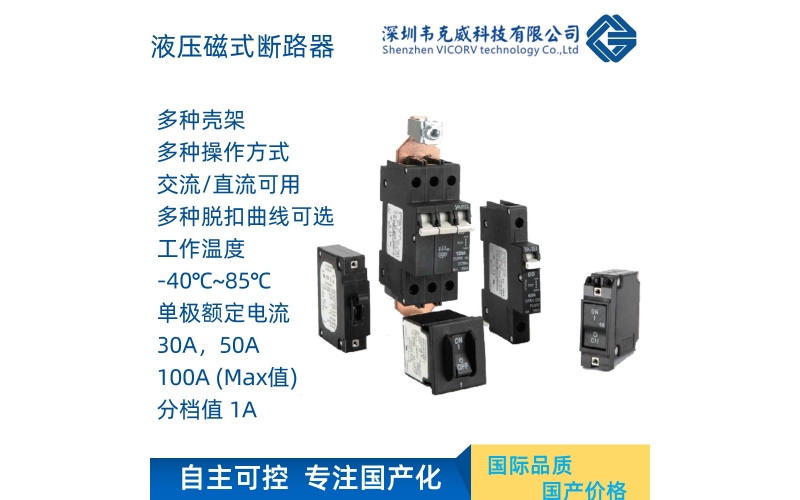

什么是東亞BA系列液壓磁斷路器，？東亞BA系列液壓磁斷路器，專為OEM市場和通用應用而設計。
典型的單極把手式框架尺寸（英寸）為1.640 x 0.755 x 2.00（長x寬x高）。東亞BA系列斷路器的電流額定值為0.02至50安培和電壓，額定值高達80VDC和125/250VAC（帶備用保險絲的277VAC）。
東亞BA系列斷路器具有3000至7500安培的中斷額定值。延時，選項包括瞬時、超短、短、中、長、高涌流、短、高涌流中或高涌流長。可用的電路類型包括串聯、并聯、繼電器、僅開關和并聯跳閘、雙線圈。

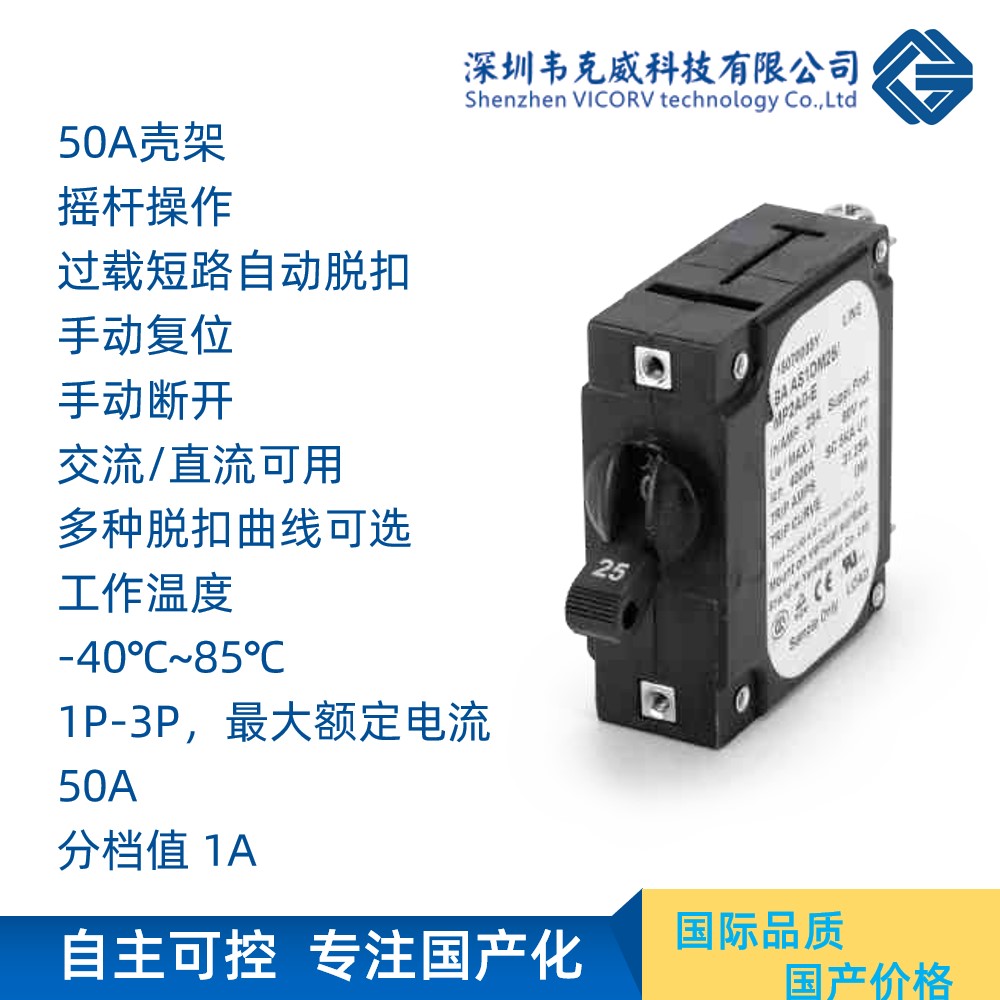

東亞BA系列斷路器手柄和中間跳閘手柄執行機構，有1至6極。Visi搖桿、雙色執行器提供開啟或跳閘/關閉模式的視覺指示。

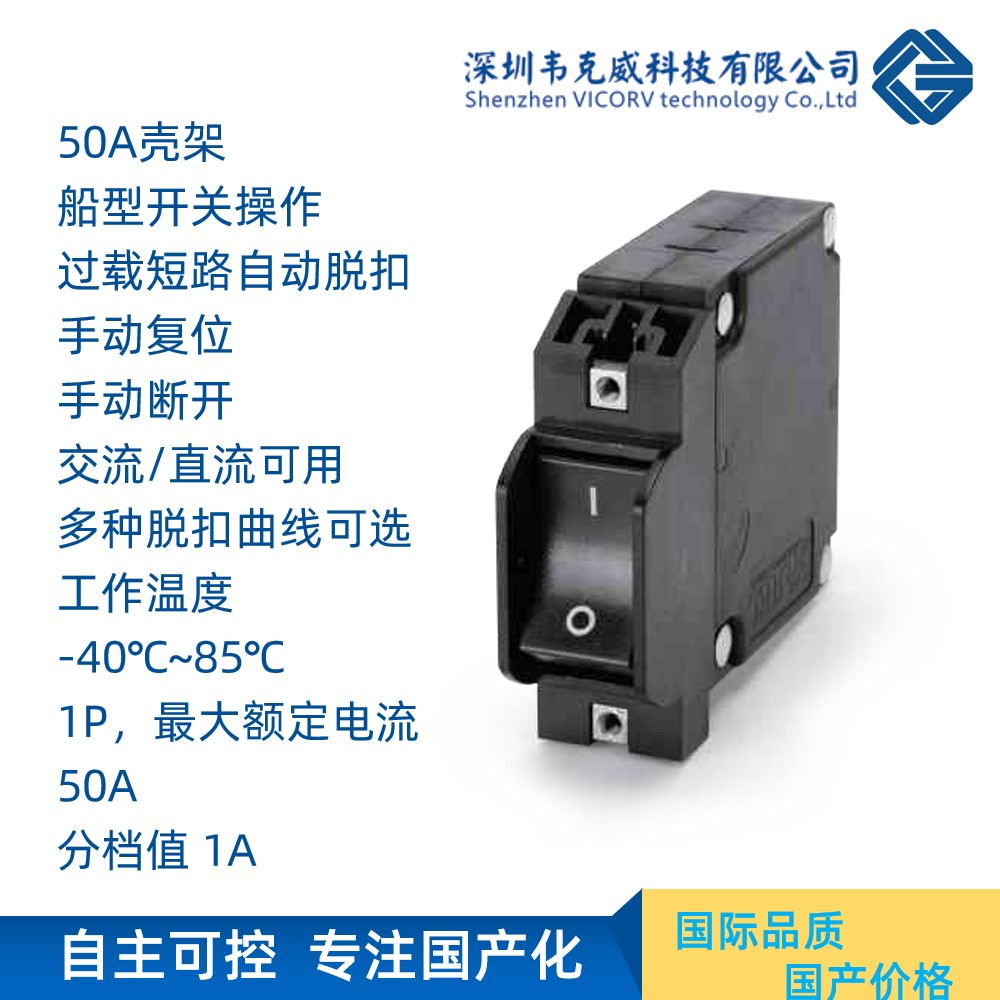

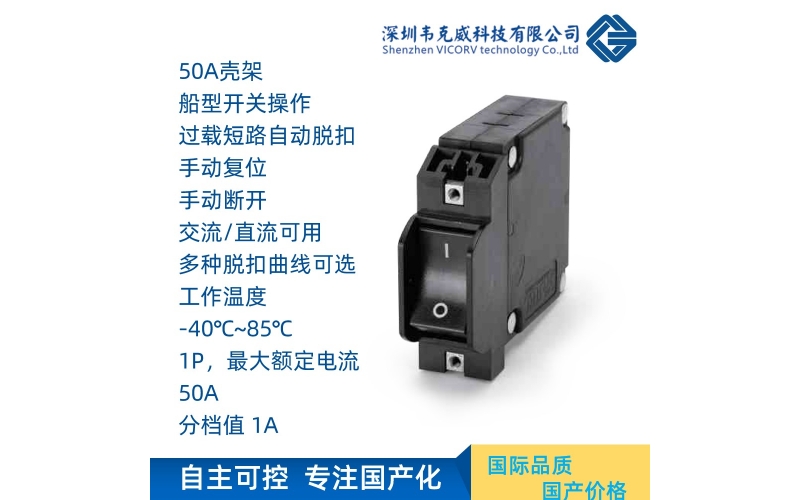

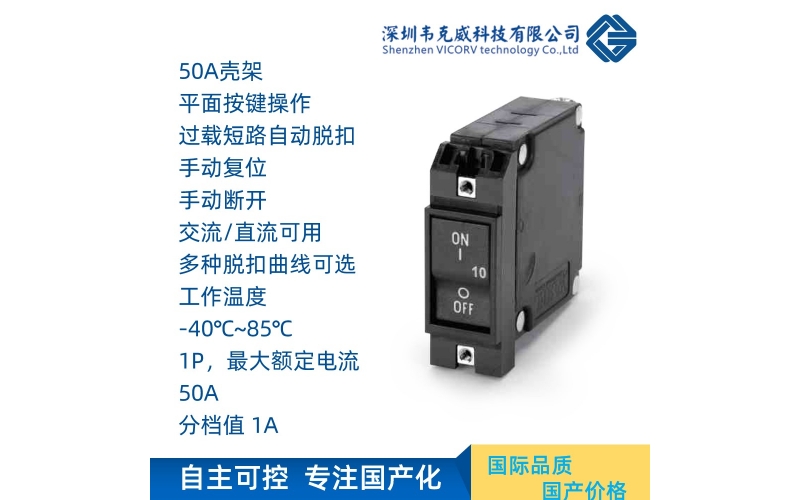

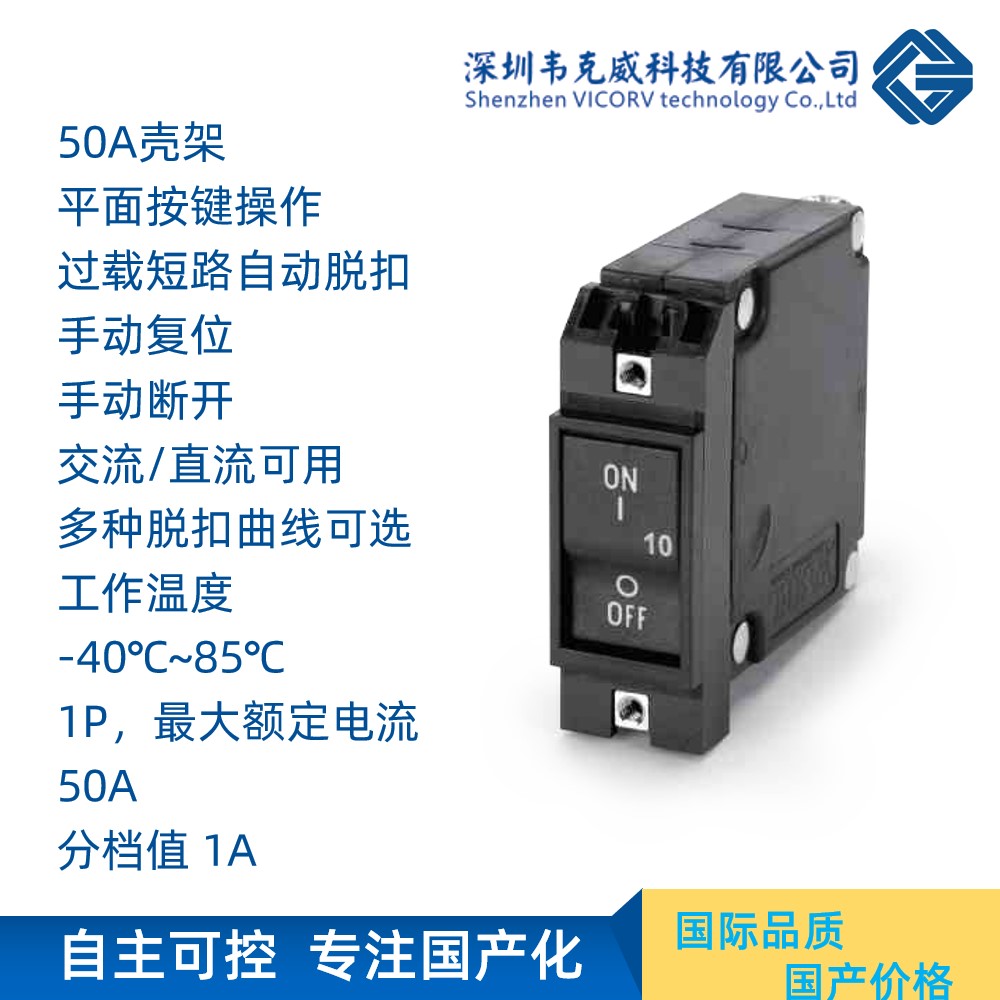

單色搖桿，執行機構也可提供。搖臂執行器有1到3個極。船型開關、平鍵和按鈕執行器設計用于防止意外啟動。
東亞BA系列斷路器為前面板或前面板卡入式安裝，可選擇0.25英寸快速連接凸耳、螺釘端子（8-32、10-32、M4或M5）、推入式螺柱或M6螺柱端子。東亞BA系列液壓磁力斷路器具有UL認可、UL認可標準1077、UL 508認可、UL 489A、上市（電信）、UL 1500（船用點火和燃油系統保護）、CSA認可、TUV認證和VDE認證認證，如果是鐵路應用我們可以提供CRCC認證產品，以及航空，航天，兵器，船舶需要的GJB認證產品。
如果您需要更多產品信息，請與技術人員聯系：
李工：18576410868（微信同號）
BA液壓磁式斷路器規格書 | 選型表■ | |||||
_B_ | A | S S | 1 | DS 10 / M | H 2 | 1 0 - R xxxxx |
1 | 2 | 3 4 | 5 | 6 7 8 | 9 10 | 11 12 13 14 |
序號 | 含義 | BA | ||||
1 | 產品代號 | B:液壓電磁斷路器 | ||||
2 | 系列代號 | A:系列代號 | ||||
3 | 電路 | A:串聯電流脫扣 V: | 串聯電壓脫扣 | T:分勵 S:純開關 | ||
4 | 操作方式代號 | S:長手柄操作L:長手柄操作（兩極、或多極合用一個手柄）R:平面按鍵式操作 | ||||
M:長手柄操作（電流脫扣時手柄在中間位置）Y:搖鍵式操作D:短手柄操作 | ||||||
5 | 極數 | 1 : 1極 | 2: 2極 | 3: 3極 | ||
6 | 脫扣曲線代號 | DI:直流瞬時 DS: | 直流短延時 | DM:直流中延時 DL:直流長延時 | ||
YS:直流短延時,高涌流 | YM:直流中延時,高涌流 YL:直流長延時,高涌流 | |||||
AI:交流瞬時 AS | :交流短延時 | AM:交流中延時 AL:交流長延時 | ||||
LS:交流短延時,高涌流 | LM:交流中延時,高涌流 LL:交流長延時,高涌流 | |||||
HI:交直瞬時 HS:交直流短延時HL:交直流長延時 | ||||||
7 | 額定電流（A） | 0.5-50 | ||||
8 | 安裝方式代號 | M: M3螺釘式安裝 | U: 6-32UNC螺釘式安裝 | |||
Q:嵌入式安裝 | ||||||
9 | 接線方式代號 | 無orH:快插式/焊接式接線（Q.C）W35A B | :插入式接線P: M4螺絲型接線W30A | |||
E: 8-32UNS螺絲型接線W30A | J : 8-32UNC上翻式螺絲型接線W30A | |||||
R: M4上翻式螺絲型接線W30A | L: M5螺絲型接線 | |||||
G: 10-32UNC螺絲型接線 | F: M5上翻式螺絲型接線 | |||||
K: 10-32UNC上翻式螺絲型接W50A | ||||||
10 | 操動器顏色和印字代號 | 操動器顏色l-O ON-OFF雙字 印字顏色 | 雙色指示顏色（僅Y,R） l-O ON-OFF雙字 | |||
白色 A B | 1 黑色 | 白色 E Y U | ||||
黑色 C D | 2 白色 | 紅色 丨 Z V | ||||
紅色 F G | 3 白色 | 綠色 0 0 W | ||||
綠色 H J | 4 白色 | 黃色 T 9 X | ||||
藍色 K L | 5 白色 | |||||
黃色 M N | 6 黑色 | |||||
灰色 P Q | 7 黑色 | |||||
橙色 R S | 8 黑色 | |||||
11 | 印字方向 | A:垂直帶電流指示B: | 水平帶電流指示 | C:垂直指示D:水平指示ON帶電流指示 | ||
E:垂直指示OFF帶電流指示F:水平指示OFF帶電流指示 | ||||||
G :垂直指示OFF位置帶防護（僅平鍵式）帶電流指示 | ||||||
1 :垂直 2.水平 3.垂直指示ON | ||||||
4.水平指示ON 5:垂直指示OFF | ||||||
6.水平指示OFF 7 :垂直指示OFF位置帶防護（僅平鍵式） | ||||||
12 | 附件代碼 | 0:無附件或附近不影響基本性能1.帶REC輔助觸頭2.報警觸頭A:極間帶隔板 | ||||
13 | 認證代碼 | E: CCC、UL1007、CSA、TUV T: CCC | 、UL489A、TUV J : CCC、UL489、TUV | |||
14 | 附加代碼 | 5位數字或字母，表示不同客戶或有特殊需求 | ||||
