什么是東亞BC系列液壓磁斷路器？東亞BC系列液壓磁斷路器是專為OEM市場和通用應用而設計的。
東亞BC系列斷路器專為需要額外絕緣和舌槽半殼結構的應用而設計。典型的單極把手型框架尺寸（英寸）為1.730 x 0.755 x 2.00（長x寬x高）。東亞BC系列斷路器的額定電流為0.02至50安培，額定電壓為80VDC和125/250VAC（帶備用保險絲的277VAC）。東亞BC系列斷路器具有3000至7500安培的中斷額定值。
延時選項包括瞬時、超短、短、中、長、高涌流短、高涌流中或高涌流長?？捎玫碾娐奉愋桶ù?lián)、并聯、繼電器、僅開關和并聯跳閘雙線圈。東亞BC系列手柄和中間行程手柄執行機構有1至6極。Visi搖桿，雙色執行器提供開啟或跳閘/關閉模式的視覺指示。也可提供單色搖臂執行機構，搖臂執行機構有1至3個電極。Rockerguard擋板和一鍵復位執行器設計用于防止意外啟動。
東亞BC系列斷路器為前面板或前面板卡入式安裝，可選擇0.25英寸快速連接凸耳、螺釘端子（8-32、10-32、M4或M5）或推入式螺柱端子。東亞BC系列液壓磁斷路器具有UL認可、UL認可標準1077、UL 508認可、UL 489A認證（電信）、UL 489認證、UL 1500（船用點火和燃油系統保護）、CSA認可、TUV認證和VDE認證認證。
如果您需要更多產品信息，請與技術人員聯系：
李工：18576410868（微信同號）
1 適用范圍與用途
BC 系列設備用斷路器適用于額定電流 AC 0.5-100A 和 DC 0.5-400A,交流 50/60Hz，額定電壓 AC 277/480V 和直流 DC 80V 及 DC125V 及以下的電氣系統中作線路的過載、短路保護，亦可作不頻繁的接通和分斷之用。廣泛應用于計算機及其外圍設備、工業自動化裝置、電訊設備、通信電源等系統和 UPS 設備、鐵路機車、船用電氣系統、電梯控制系統及移動電源設備中。
2 主要技術參數
2.1 符合標準： IEC60947、GB14048.2、UL1077、UL489A、UL489
2.2 額定工作電壓：DC80V、DC125V、AC120/240V、AC240V、AC277/480YV
2.3 機械電氣壽命：10000 次（其中電氣壽命 6000 次），UL489A 電氣壽命 1000 次
2.4 額定絕緣電壓：AC415V;額定沖擊耐受電壓：4000V
2.5 產品認證：CCC、CE、TUV、UL1077、UL489A、UL489
2.6 輔助觸頭參數：AC250V 5A
2.7 額定分斷能力
額定電壓 （V) |
額定電流 （A) |
極數 | 分斷能力 (A) | ||||
TUV, CE, CCC |
UL1077 |
UL489A |
UL489 | ||||
Ics | Icu | ||||||
DC80V | 0.5-100 | 1,2,3 | 7500 | 7500 | 5000 | 10000 | 50000 |
3 正常工作環境
3.1 海拔：≤2000m
3.2 工作溫度：-40℃~+85℃
3.3 空氣相對濕度：≤95%
3.4 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方
3.5 在沒有雨雪侵襲的地方

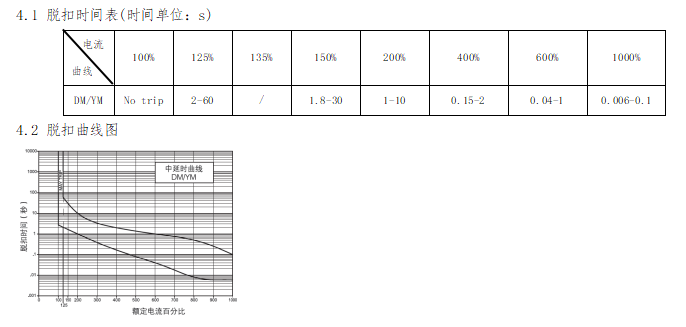

4 特性曲線
5 規格型號說明
B | C | A S 2 DM | 100 / | 75507 |
1 | 2 | 3 4 5 6 | 7 | 8 |
序號 | 系列 | BC |
1 | 產品代號 | B：液壓電磁斷路器 |
2 | 系列代號 | C: 系列代號 |
3 | 電路 | A：串聯電流脫扣 |
4 | 操作方式代號 | S：長手柄操作 |
5 | 極數 | 2 |
6 | 脫扣曲線代號 | DM：直流中延時 |
7 | 額定電流（A） | 100 |
8 |
客戶代碼安裝方式代號 | 75507 安裝方式： M3 螺釘式安裝 接線方式： M6 螺栓式接線（單螺母） 操動器顏色和印字：黑色手柄、I-O、ON-OFF 標識垂直、印字顏色：白色附件：無輔助 認證：CCC、 UL1077、TUV |

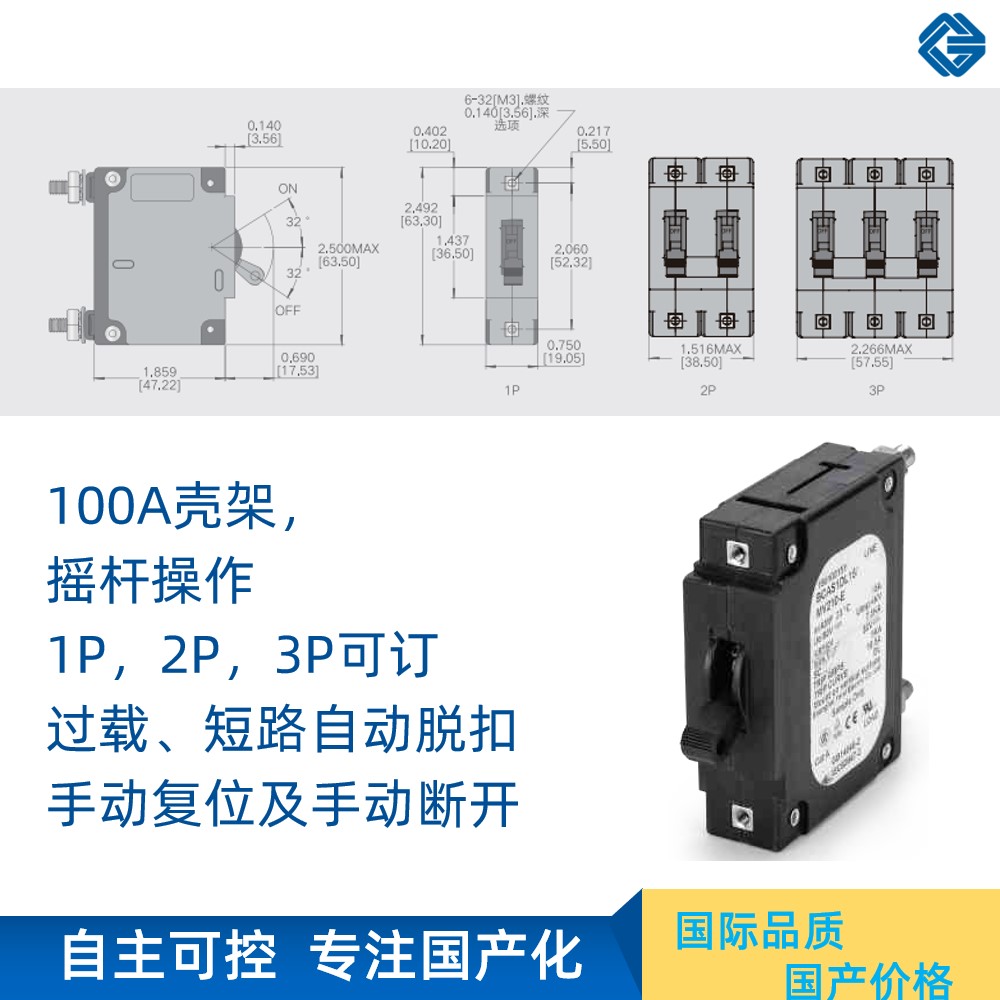

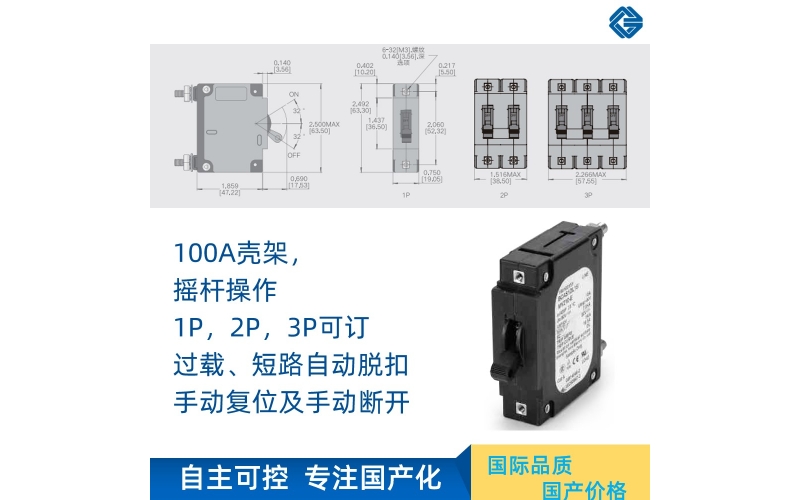

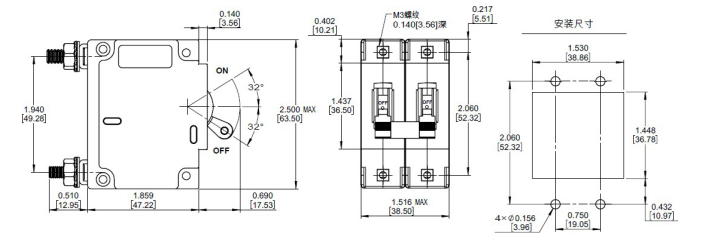

6 外形尺寸及安裝尺寸
6.1 外形尺寸，未注尺寸公差±0.02in[.51mm]；安裝尺寸，未注尺寸公差±0.005in[0.13mm]
